Przed podłączeniem urządzenia Quadralite do komputera przeczytaj uważnie tę stronę i zastosuj się do wszystkich ujętych tu zasad. Niezastosowanie się do nich może doprowadzić do uszkodzenia urządzenia lub zablokowania możliwości aktualizacji za pomocą danego komputera. Aktualizację należy rozpocząć od zainstalowania Quadralite Firmware Upgrade Tool.
Aby wykonać aktualizację oprogramowanie układowego (zwanego też firmwarem) danego urządzania należy w pierwszej kolejności pobrać z tej strony stosowne pliki instalacyjne programu Quadralite Firmware Update Tool. Program ten służy do aktualizowania firmware w lampach i nadajnikach Quadralite. Jest on też niezbędny do tego, aby system Windows poprawnie rozpoznał urządzenie, które jest do komputera podpinane.
Po zainstalowaniu Quadralite Firmware Update Tool należy pobrać odpowiedni plik wsadowy, który zostanie później osadzony w pamięci urządzenia za pomocą Quadralite Firmware Update Tool.
Quadralite Firmware Update Tool jest dostępny w trzech wersjach różniących się listą urządzeń, które obsługują. Poniższe zestawienie pokazuje, która wersja Quadralite Firmware Update Tool jest wymagana aby dokonać aktualizacji firmware danego urządzenia:
Wersje Quadralite Firmware Update Tool
Wersja:
Quadralite FirmwareUpdate Tool 1.0
Quadralite FirmwareUpdate Tool 2.0
Quadralite FirmwareUpdate Tool 3.0
Urządzenia:
Navigator X C/N/S – nadajnikNavigator X C/N/S – odbiornikAtlas 600/600 TTLReporter 360 TTL C/NStroboss 60 C/N/S/F/MFTStroboss 60evo C/N/S/F/MFT
Atlas 600 Pro TTLNavigator X F/MFT – nadajnikNavigator X2 C/N/S/F/MFTStroboss 36 C/N/S/F/MFTReporter 200 TTLA1Stroboss 36evo C/N/S/F/MFT
Atlas 400 Pro TTLNavigator X2 PStroboss V1 C/N/S/F/MFT/PNavigator X Plus C/N/S/F/MFTReporter 200Pro TTL
Instalacja Quadralite Firmware Upgrade Tool
Zanim przystąpi się do instalowania oprogramowania Quadralite Firmware Update Tool należy wyłączyć wymuszenie podpisów sterowników (dotyczy to głównie systemu operacyjnego Windows 10). Bez tego nie będzie możliwe poprawne zainstalowanie sterowników USB, które są niezbędne do wykonania aktualizacji firmware lampy bądź nadajnika Quadralite. Aby wyłączyć wymuszenie podpisów sterowników należy skorzystać z poradnika dostępnego na tej stronach:spece.itanswers.microsoft.com

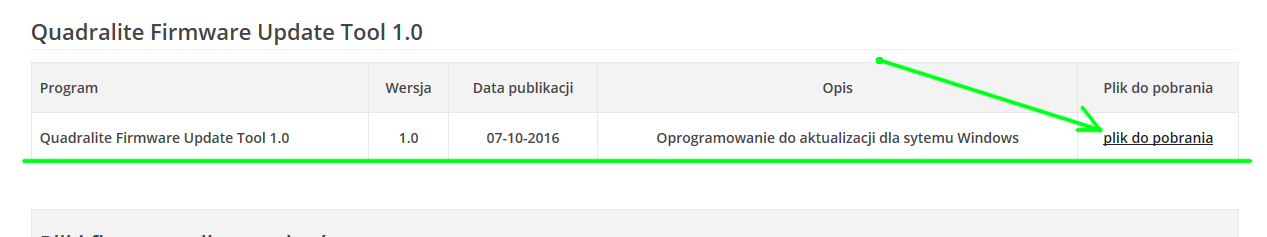

Ściągnij plik z programem Quadralite Firmware Upgrade Tool klikając na odnośnik zamieszczony w dalszej części tej strony www.
Następnie zapisz postęp pracy i zamknij wszystkie uruchomione programy przed przystąpieniem do instalacji Quadralite Firmware Upgrade Tool.
Przejdź do folderu, w którym zapisany jest plik Quadralite Firmware Update Tool.exe i uruchom instalator podwójnie klikając na ikonę lewym przyciskiem myszy.
Podążaj za komunikatami wyświetlanymi podczas procesu instalacji.
Po zakończeniu instalacji programu instalator poprosi o pozwolenia na instalację sterownika o nazwie „Godox_USB” Należy potwierdzić chęć jego instalacji, a po jej zakończeniu program będzie gotowy do pracy.

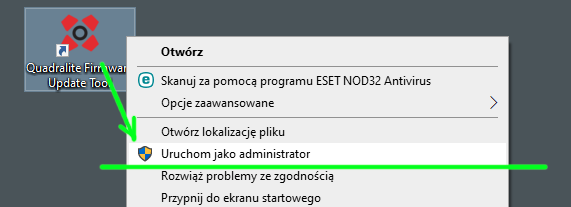

Po zainstalowaniu Quadralite Firmware Upgrade Tool pamiętaj aby uruchomić ten program w trybie administratora. W przeciwnym razie aktualizacji nie powiedzie się z powodu błędu komunikacji z urządzeniem. Kliknij prawym przyciskiem myszy na ikonie programu aby rozwinąć menu. Wybierz w nim opcję „Uruchom jako administrator”
Wymagania systemowe
Quadralite Firmware Upgrade Tool oraz jego kolejna wersja 2.0 dostepna jest tylko dla systemu operacyjnego Windows.
Quadralite Firmware Upgrade Tool 3.0 dostępny jest w wersji dla systemu Windows oraz macOS.
Aktualizowanie oprogramowania wewnętrznego urządzeń
Należy pobrać odpowiedni dla urządzenia pakiet oprogramowania wewnętrznego. W zależności od modelu posiadanego produktu należy zastosować Quadralite Firmware Update Tool w wersji 1.0 lub 2.0 zgodnie z zamieszczonymi poniżej tabelami. Przykładowo: do zaktualizowania oprogramowania lampy Atlas 600 potrzebne będzie oprogramowania w wersji 1.0, ale aby przeprowadzić ten sam proces dla modelu Atlas 600 Pro TTL należy użyć wersji 2.0.
Rozpakować plik ZIP.
Uruchomić Quadralite Firmware Upgrade Tool podwójnie klikając na ikonę programu zlokalizowaną na pulpicie systemu Windows. Program zostanie uruchomiony.
UWAGA! PRZED PODŁĄCZENIEM LAMPY BŁYSKOWEJ DO KOMPUTERA NALEŻY JĄ ROZŁADOWAĆ
Reporter 360 TTL: odłącz lampę od akumulatora, a następnie wciśnij i przytrzymaj klawisz ON/OFF przez minimum 2 sekundy.
Atlas 600/600 TTL, 400/600 Pro TTL: odłącz moduł akumulatora, a następnie wciśnij i przytrzymaj klawisz ON/OFF przez minimum 2 sekundy.
Inne lampy: wyłącz lampę, wyciągnij baterie, a następnie wciśnij klawisz TEST.
Podłącz urządzenie do komputera za pomocą przewodu USB/Micro USB. Końcówkę przewodu wyposażoną we wtyczkę USB należy wsunąć w odpowiedni port komputera. Drugą końcówkę przewodu zakończoną wtyczką Micro USB należy osadzić w gnieździe służącym do aktualizacji oprogramowania wewnętrznego urządzenia (więcej informacji na ten temat można znaleźć w instrukcji obsługi). Przewód USB/Micro USB nie jest dostarczany w komplecie z urządzeniem.
Wciśnij klawisz „Select File” zlokalizowany w oknie Quadralite Firmware Upgrade Tool. W wyniku tego zostanie otwarte okno wyboru pliku. Należy wybrać plik odpowiadający urządzeniu, które ma zostać zaktualizowane.
Po załadowaniu pliku należy wcisnąć klawisz „Connect” aby zainicjować połączenie komputera z urządzeniem.
Wciśnij klawisz „Upgrade” aby zaktualizować wewnętrzne oprogramowanie urządzenia.
Po zakończonym procesie aktualizacji należy zamknąć program wciskając klawisz EXIT.
Oprogramowanie urządzenia zostało zaktualizowane. Można odłączyć urządzenie od komputera.
Jak zaktualizować firmware w lampach Quadralite – poradnik krok po kroku
Rozwiązywanie problemów
W przypadku gdy aktualizacja nie powiodła się proces należy powtórzyć. Jeżeli błąd będzie się powtarzał należy sprawdzić czy plik oprogramowania wewnętrznego jest właściwy. Próba aktualizowania przy pomocy pliku nie przewidzianego do danego modelu urządzenia będzie niemożliwa.
Jeżeli podczas próby aktualizacji pojawi się błąd połączenia (Connection: Failed) należy spróbować przeprowadzić proces aktualizacji posługując się przewodem USB o lepszej jakości oraz zmienić port USB na inny. Sprawdź też, czy Quadralite Firmware Update Tool jest uruchamiany w trybie administratora oraz czy sterowniki USB zostały zainstalowane poprawnie (z wyłączeniem wymuszenia podpisów sterowników). Jeżeli nie to wykonaj instalację Quadralite Firmware Update Tool raz jeszcze przestrzegając dokładnie całego przepisu zamieszczonego na tej stronie.
W razie dalszych kłopotów z poprawną aktualizacją należy skontaktować się z producentem poprzez e-mail: zapytaniatechniczne@quadralite.pl
Quadralite Firmware Update Tool 1.0
Program
Wersja
Data publikacji
Opis
Plik do pobrania
Quadralite Firmware Update Tool 1.0
1.0
07-10-2016
Oprogramowanie do aktualizacji dla systemu Windows
1. Poprawki w zakresie kompatybilności z nowymi aparatami np EOS R, 1500D, 3000D, 4000D, itp.2. Dodanie kompatybilności z aparatami EOS RP.3. Poprawki kompatybilności z aparatami EOS R.
1. Dodanie funkcji Wireless ID (C.Fn-ID).2. Dodanie możliwości wyłączenie diody w trybie Slave (C.Fn-Sv LED).3. Dodanie możliwości wyzwolenia błysku testowego za pomocą klawisza Test, gdy lampa jest podłączona do stopki aparatu.
1. Zgodność z Canon EOS 200DII （Rebel SL3 / Kiss X10)2. Poprawki w zakresie wyświetlania wartości mocy.3. Poprawki w zakresie kompatybilności z nowymi aparatami np EOS R, 1500D, 3000D.
1. Optymalizacja zgodna z kamerą 90D.2. Poprawki w działaniu zabezpieczenia termicznego.3. Poprawione sterowanie światłem pilotującym.4. Optymalizacja protokołu komunikacji z aparatem.
1. Zamiana znaku na wyświetlaczu „Slave” na „RX”.2. Rozwiązany problem kompatybilności z nowym aparatem D780.3. Poprawki w działaniu zabezpieczenia termicznego.4. Poprawione sterowanie światłem pilotującym.
1. Zamiana znaku na wyświetlaczu „Slave” na „RX”.2. Poprawki w działaniu zabezpieczenia termicznego.3. Poprawione sterowanie światłem pilotującym.4. Dodanie komunikatu o włączeniu trybu WL w aparacie.
1. Dodana funkcja blokady po naciśnięciu i przytrzymaniu przycisku MODE przez 2 sekundy.2. Poprawki w działaniu zabezpieczenia termicznego.3. Poprawione sterowanie światłem pilotującym.4. Poprawa komunikacji z aparatem w sytuacji połączenia przez stopkę.
1. Poprawki działania trybu HSS dla aparatów 1Dx/1DxII.2. Poprawki AutoISO dla aparatów EOS R3. Wprowadzenie funkcji szybkiego włączenia/wyłączenia danejgrupy lamp (podwójne naciśnięcie klawisza grupy)
1. Poprawki i optymalizacja działania urządzenia2. Poprawki działania dla aparatów S1, S1R i S1H.3. Wprowadzenie funkcji szybkiego włączenia/wyłączenia danej grupy lamp (podwójne naciśnięcie klawisza grupy)
